基本介绍

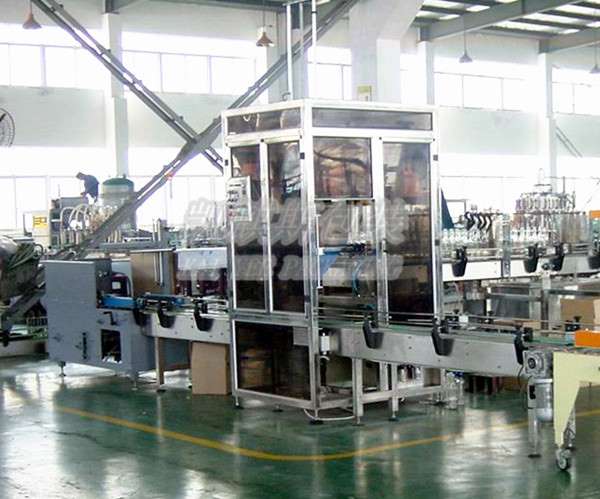

该设备我公司自行设计生产的全气动工作方式的装箱机，体积小，外型美观大方，能耗低，运行稳定，操作方便是它的优点所在。输送器由进口无杆汽缸驱动，运行平稳，精确，可调节性高。

性能特点

（1）抓瓶器 有气囊式抓瓶头，吸盘式抓瓶头，夹具抓瓶头等供选择。另外，可根据产品特点量身定做不同的抓瓶器。 （2）抓瓶组? 抓瓶组由双行程汽缸驱动，动作精确，无噪音。根据装箱要求及产品特点可采用单头或者双头抓瓶组。 （3）输送器 ????输送器由进口无杆汽缸驱动，运行平稳，精确，可调节性高。 （4）瓶/箱输送带 输送带由异步电机驱动，自动供瓶、排瓶，自动供箱、出箱，配有封箱机，半自动封箱。

技术参数

型号：KYXLGCP-01/02GDA
生产能力：箱/小时
电源电压：AC?340～420V?；频率：50HZ
压缩空气：压力不小于0.6Mpa，常量不小于1.5M3/min
有效功率：1.5Kw
原辅材料要求:按照本公司标准。???????????????????????????
电源为三相、50HZ、380/220V的交流电，当电力系统为TN-C方式时，建议在TN-C系统末端将PEN线分为PE和N线，变为TN-C-S方式，这样有利于安全。控制电源为：AC22

使用说明

使用环境：
（1） 环境温度：18～30℃
（2） 相对湿度：55%～65%
（3） 空气中烟尘含量少，无导电尘碍的环境
（4） 无爆炸危险的环境
（5） 符合食品卫生条件的场地0V，DC24V。
电器安装
1、电器元件通过导轨安装在控制箱内，拆装方便。
2、钥匙开关、操作按钮、指示灯等都安装在操作面板上，结构紧凑美观。
3、在输送带的储瓶区安装有光电开关，保证抓瓶动作的稳定运行，防止出现少抓或者抓瓶不准确现象的发生；在箱输送带上装有两个光电开关，保证自动供箱，自动出箱。
4、另安装有安全保护的气电转换器，集成电磁阀，霍尔开关等元件。

电器设备

1、PLC可编程序控制器? OMRON或者SIEMENS系列PLC，其内部结构采用十六位的CPU，运算速度快，结构简单，紧凑，安装方便，抗干扰能力强，可靠性高，通过了严格的ISO9001安全质量认证，CSA、CE等认证。产品符合IEC1131标准，因此本产品控制的稳定性和可靠性得到了保证。LG?MARSTERK-120S系列K7MDR40S?PLC外型体积小，运行可靠，为整机控制的核心部分。
2、交流接触器 交流接触器采用世界最长使用寿命的LG-GMC系列电磁接触器，通过国际CE及UL/CSA认证；产品不仅使用寿命长，而且可靠性能高，通过信息部、FCC（美国）、TUV（德国）、GOST（俄罗斯）、VCCI（德国）认证。
3、操作按钮、开关、指示灯 操作按钮及开关采用韩国?HANYONG的产品，使用寿命长，安全可靠，外型设计美观；指示灯采用日本IDEC公司的APM系列直流电源指示灯，采用LED发光方式，使用寿命长。
4、检测元件 （1）关采用韩国AUTONICS公司E3S-AR11，E3S-R11，E3S-AD13等规格的产品，检测信号精确，工作稳定，抗干扰性强，使用寿命长。 （2）接近开关采用韩国AUTONICS公司的PR12-4DN产品，安装方便，检测信号精确，工作稳定，使用寿命长。 汽缸行程检测开关采用优质霍尔开关，检测准确，性能可靠。
5、驱动电机 驱动电机采用国产优质三相异步电动机
